Oprava základnej dosky Lenovo Legion Pro
Model:
Lenovo Legion Pro 7
Typ opravy:
Oprava základnej dosky
Popis problému:
Lenovo Legion Pro 7 sa po kontakte s vodou prestal fungovať. Notebook sa síce zapol, ale nezobrazoval obraz. Diagnostika odhalila skrat na napájaní DDR5 pamäte a poškodené kondenzátory na základnej doske.
Mlynské nivy 54,Ružinov
DamTech Servis
Súvisiace služby
Servis elektroniky
moderné vybavenie
Možnosť zásielky
cez kuriéra tam a späť
Rýchle vybavenie
efektívne a bez zbytočného čakania
Spokojnosť zákazníkov
pozitívne recenzie
Priebeh opravy

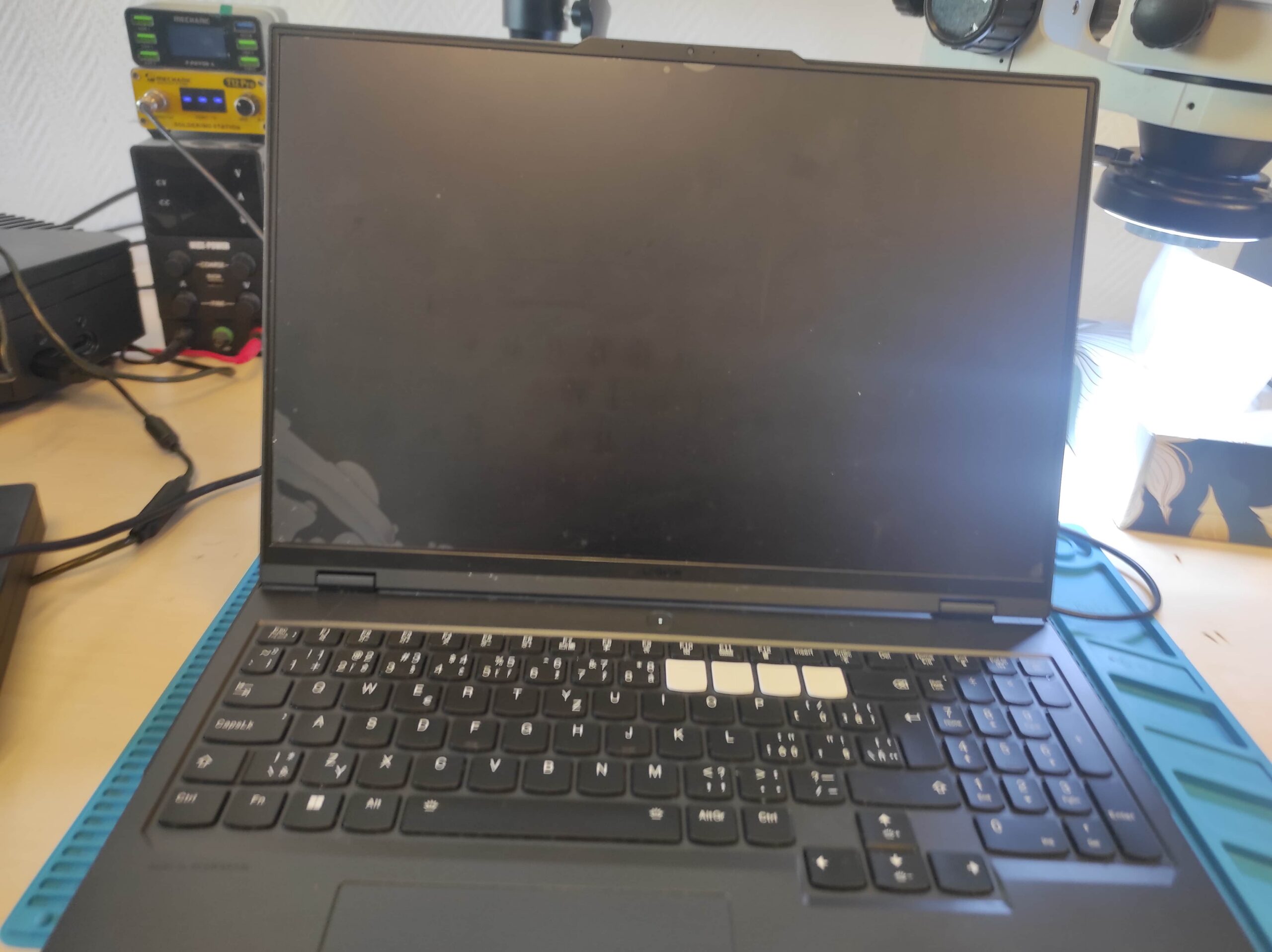

Lenovo Legion Pro 7 prišiel do servisu s problémom, že sa po kontakte s vodou už správne nezapol. Na základnú dosku sa dostalo niekoľko kvapiek vody a notebook následne prestal fungovať. Zákazník sa pred návštevou servisu pokúsil poškodené miesto a koróziu vyčistiť. Notebook sa potom síce zapol, ale stále zostal bez obrazu. Preto bolo potrebné pokračovať v dôkladnej diagnostike.
Inšpekcia a meranie
Začali sme meraním základných napájacích vetiev. Na prvý pohľad všetko vyzeralo relatívne v poriadku – notebook sa zapínal a jeho spotreba dosahovala približne 50–60 W, čo naznačovalo, že základná doska je aktívna. Obraz však stále nebol prítomný.
Oprava a výmena

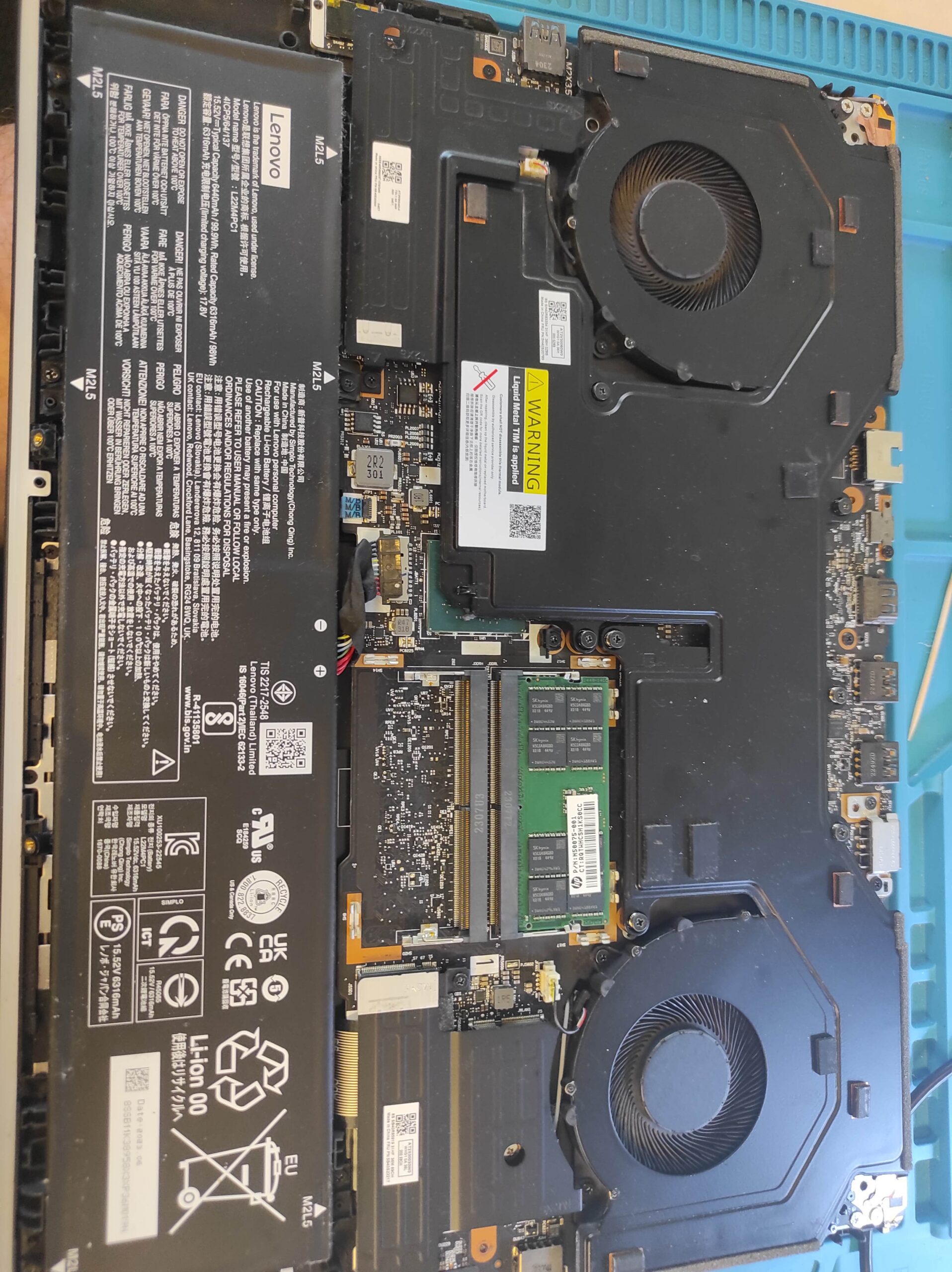

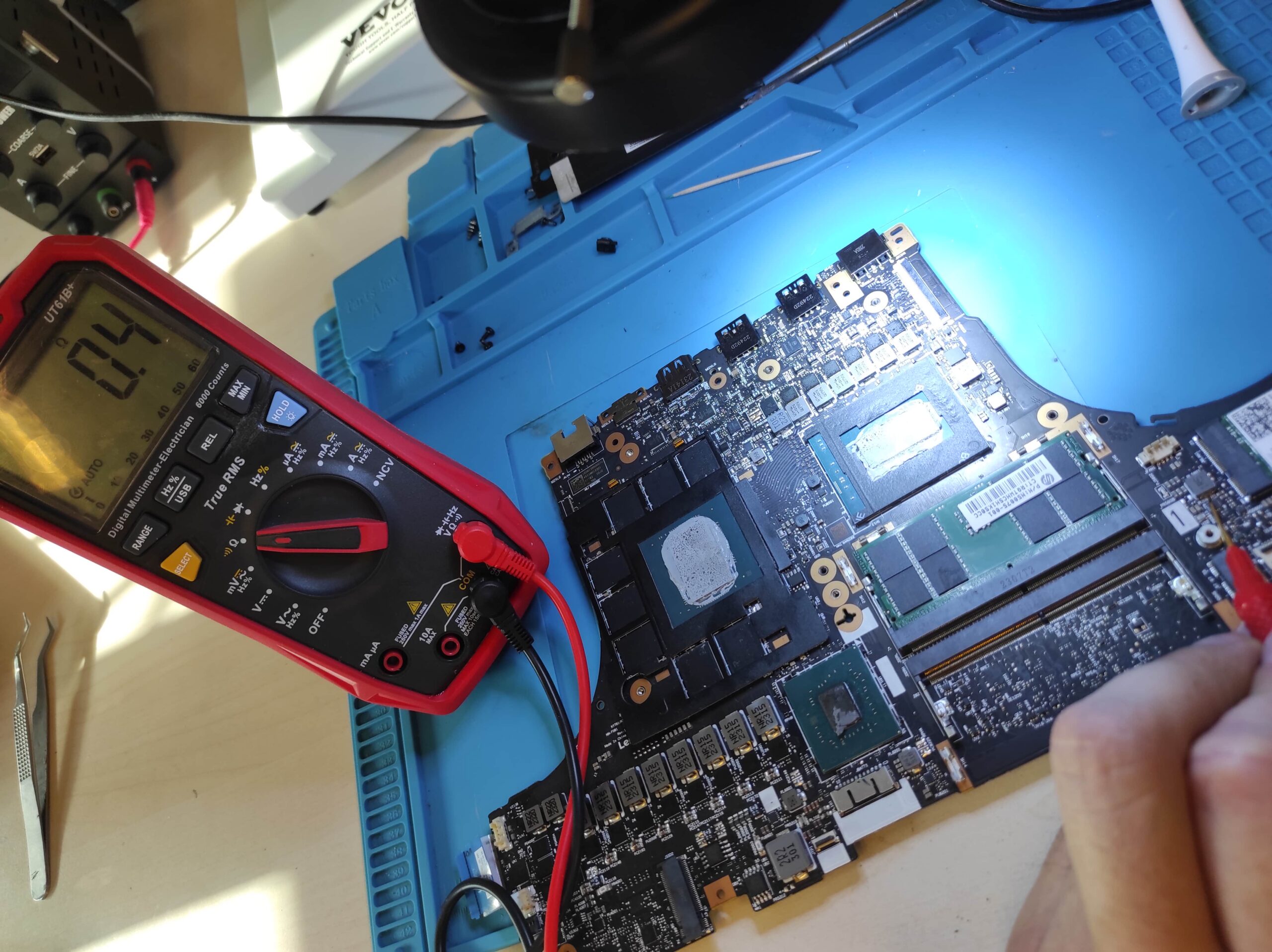

Základnú dosku sme preto vybrali z notebooku a pokračovali v podrobnej kontrole. Pri vizuálnej kontrole sme našli chýbajúci malý kondenzátor. Podľa schémy však išlo o filtračný kondenzátor a jeho absencia sama o sebe nemala byť príčinou úplného zlyhania inicializácie notebooku. Pri ďalších meraniach sme našli podstatnejší problém – skrat približne 0,4 Ω.
Výsledok a test

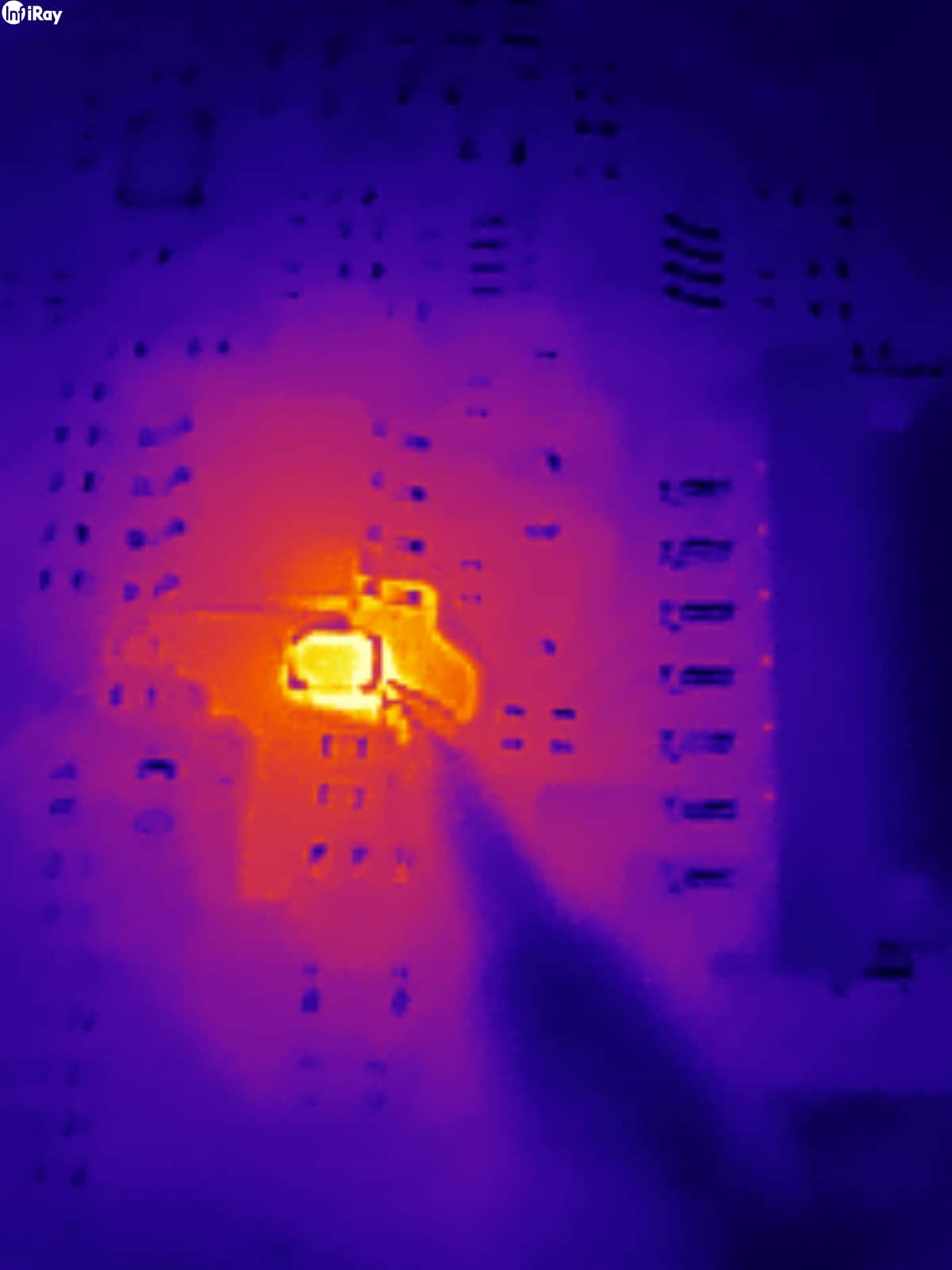

Podľa schémy išlo o napájaciu vetvu súvisiacu s DDR5 pamäťou. Takto nízky odpor v tejto vetve jednoznačne naznačoval problém, preto sme pokračovali lokalizáciou skratu. Do napájacej vetvy sme aplikovali napätie a pomocou termokamery sledovali, ktorá súčiastka sa začne zahrievať. Takto sme našli ďalší poškodený kondenzátor, ktorý sa nachádzal práve v oblasti, kam sa predtým dostala voda.
Výsledok a test

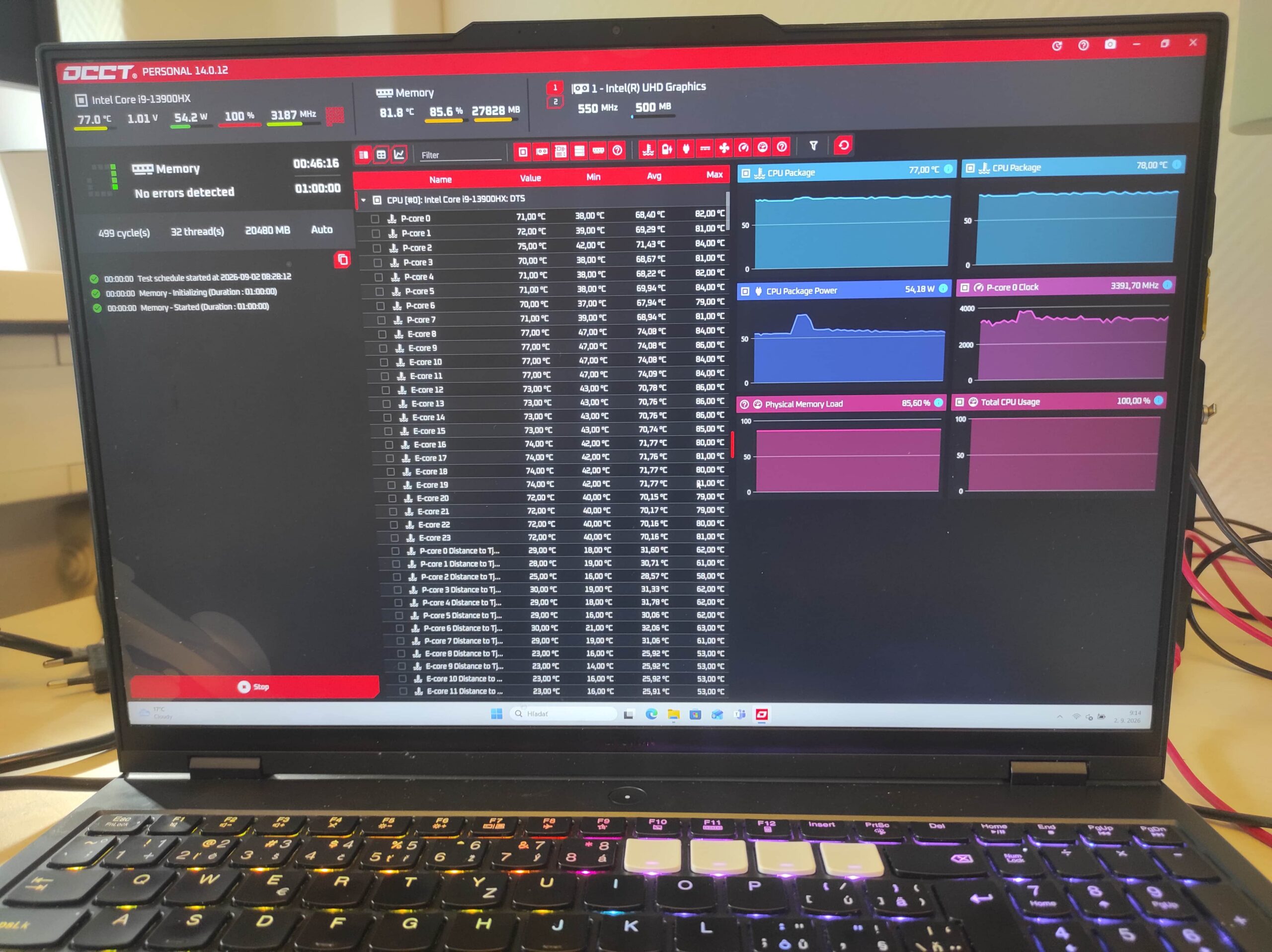

Po odstránení poškodenej súčiastky sme vetvu znovu premerali. Odpor sa už nachádzal v správnych hodnotách – nad kiloohmami, čo potvrdilo odstránenie skratu. Následne sme doplnili aj chýbajúci kondenzátor, základnú dosku pripravili na opätovnú montáž a vymenili potrebné teplovodivé materiály. Po zložení notebooku mohol prísť najdôležitejší moment – testovanie. Lenovo Legion Pro 7 sa tentokrát spustil správne, obraz fungoval a notebook opäť pracoval bez problémov. Po úspešnej oprave mohol notebook putovať späť k svojmu majiteľovi.
