Oprava základnej dosky ASUS ROG Zephyrus
Model:
ASUS ROG Zephyrus
Typ opravy:
Oprava základnej dosky
Popis problému:

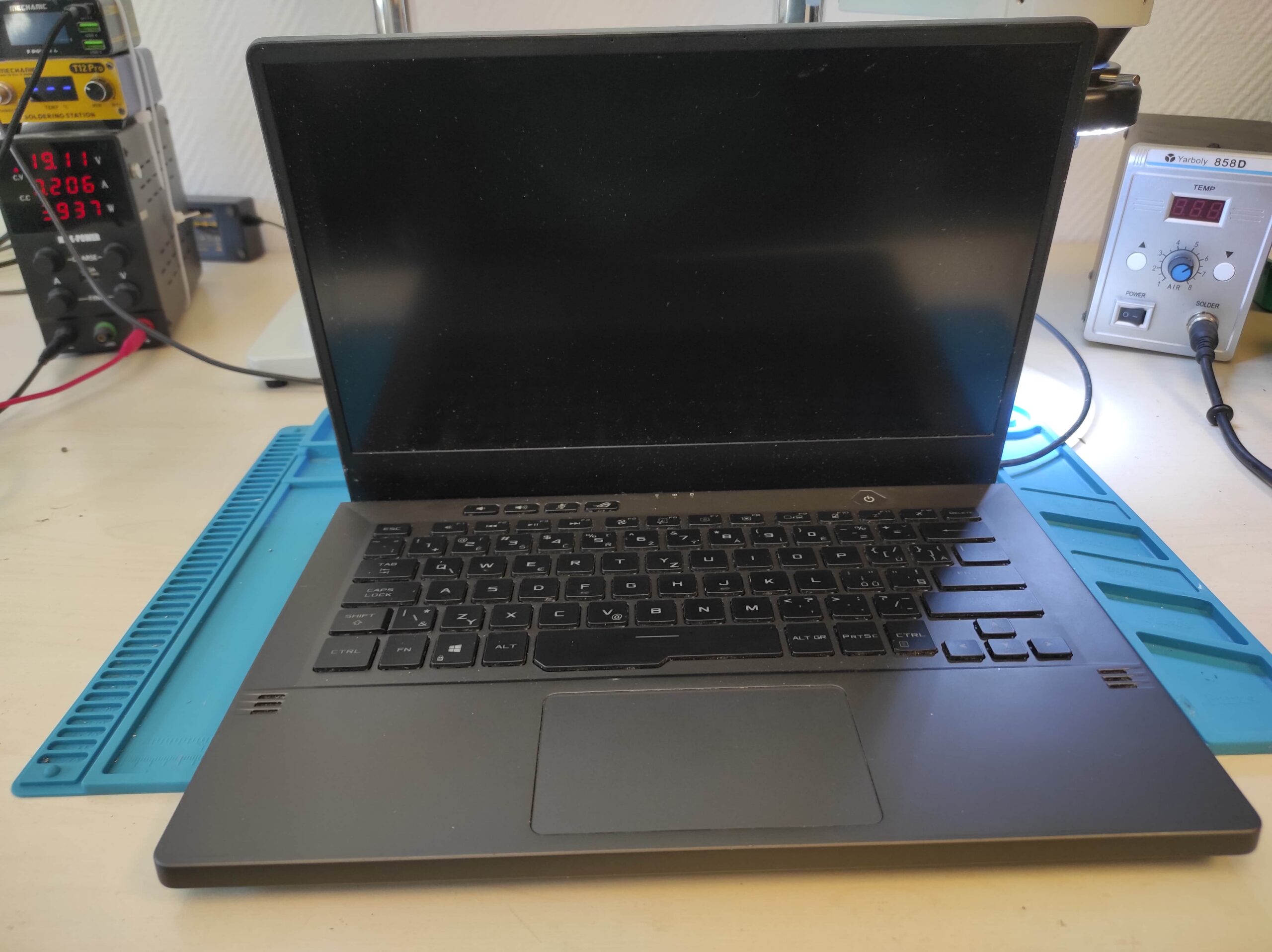

Zákazník priniesol ASUS ROG Zephyrus s tým, že sa notebook vôbec nezapína, nenabíja a nereaguje ani na pripojenie originálneho adaptéra. Po pripojení nabíjačky nebola na prvý pohľad žiadna reakcia.
Mlynské nivy 54,Ružinov
DamTech Servis
Súvisiace služby
Servis elektroniky
moderné vybavenie
Možnosť zásielky
cez kuriéra tam a späť
Rýchle vybavenie
efektívne a bez zbytočného čakania
Spokojnosť zákazníkov
pozitívne recenzie
Priebeh opravy

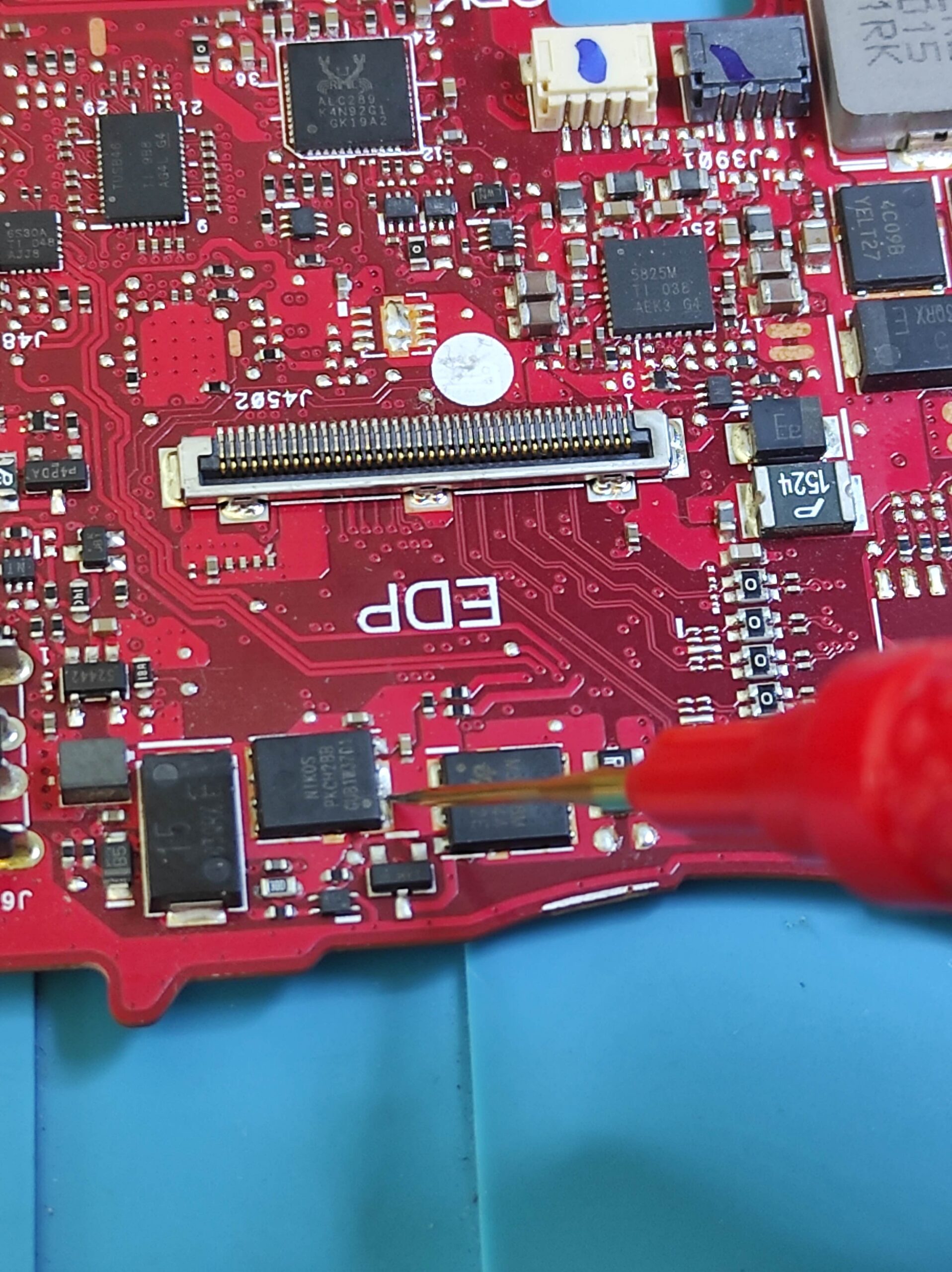

Po rozobratí notebooku sme začali kontrolou hlavnej napájacej vetvy. Na tejto vetve by sa po pripojení adaptéra malo nachádzať približne 20 V, avšak namerali sme 0 V.
Inšpekcia a meranie
To znamenalo, že niečo neaktivuje vstupné MOSFET-y. Samotné MOSFET-y však boli v poriadku, preto sme pokračovali v meraní okolo riadiaceho čipu BQ24780S, ktorý riadi nabíjanie a vstupnú napájaciu časť. Na čipe sme namerali niekoľko podozrivých hodnôt, preto sme mali podozrenie na jeho poškodenie. BQ24780S sme teda vymenili.
Oprava a výmena
Po výmene sa hlavné napájanie okamžite objavilo a notebook sa zapol. Problém však ešte nebol úplne vyriešený – notebook stále nenabíjal. Vyskúšali sme preto aj USB-C adaptér. Cez USB-C už notebook nabíjal, čo naznačovalo, že ďalšia chyba sa nachádza priamo v klasickom nabíjacom obvode.
Výsledok a test

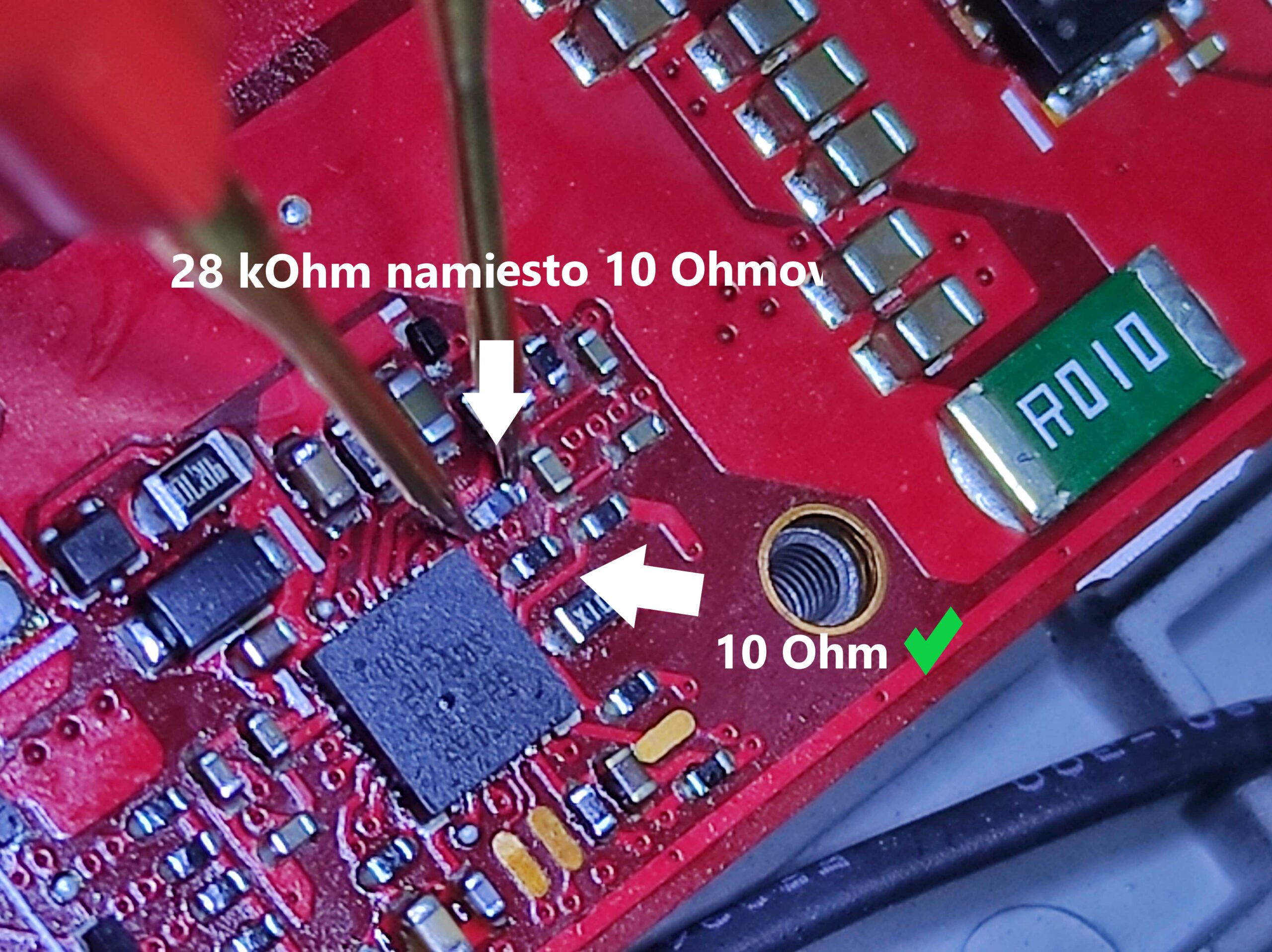

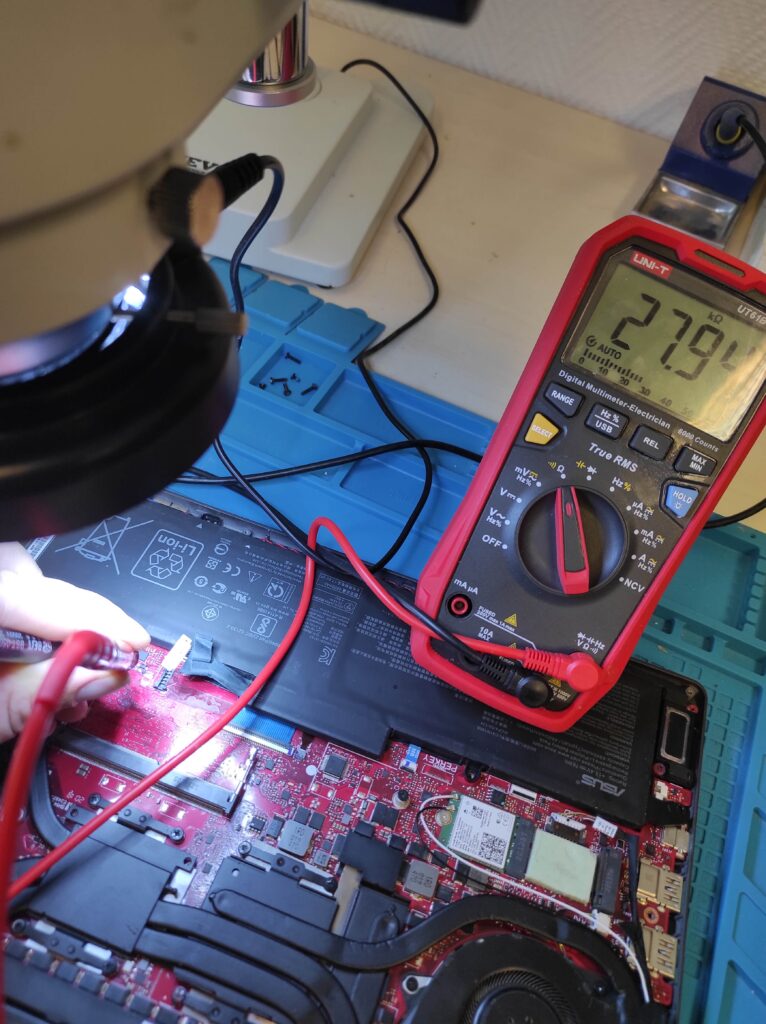

ačali sme preto opäť merať okolie BQ24780S a našli sme ďalší problém. Išlo o takzvané current sense rezistory, ktoré slúžia na meranie nabíjacieho prúdu. V obvode sa nachádzajú dva a ich hodnota mala byť približne 10 mΩ. Jeden z nich však mal hodnotu takmer 28 kΩ, takže bolo jasné, že je chybný.
Výsledok a test

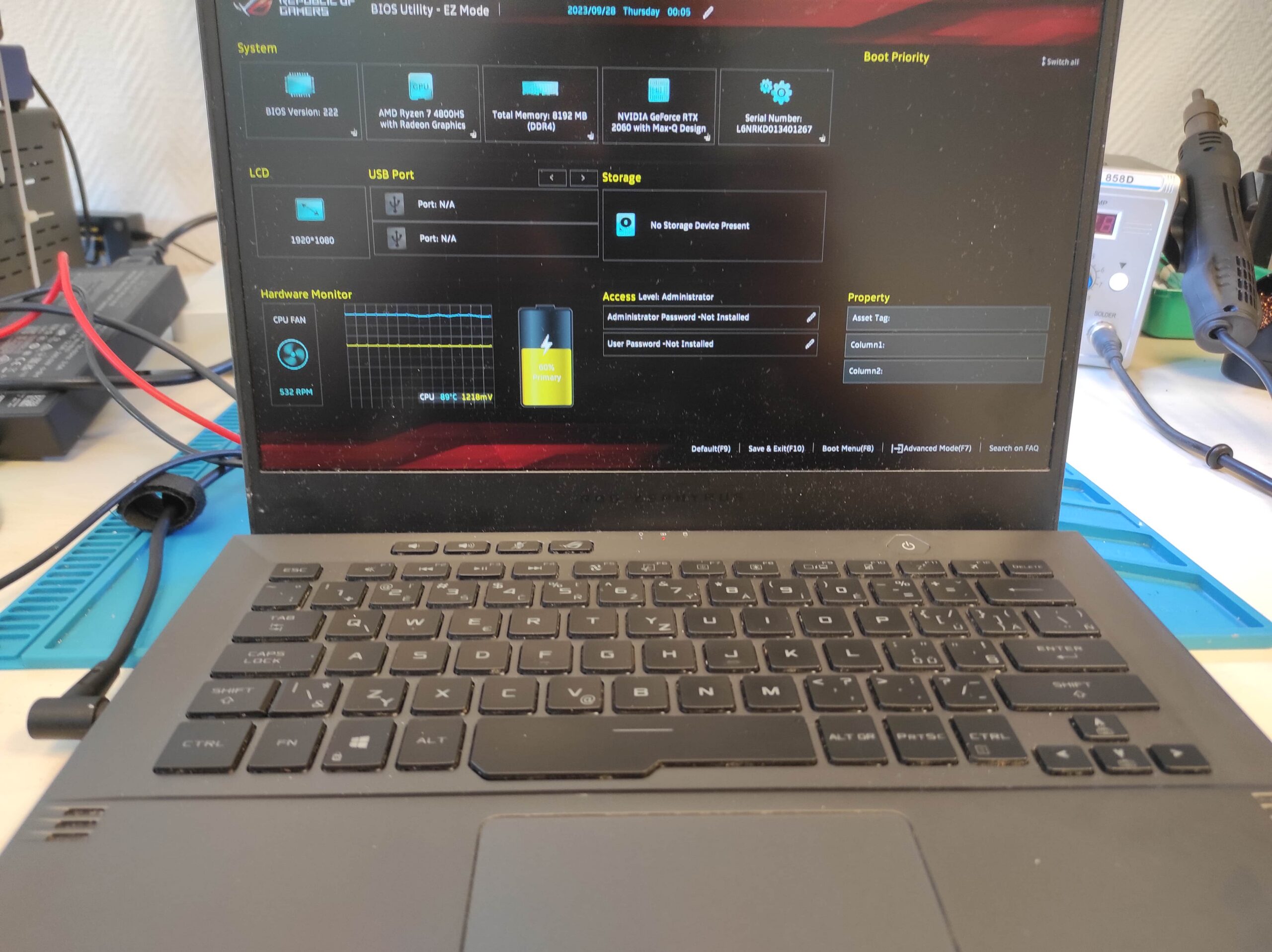

Po jeho výmene sa notebook konečne začal nabíjať aj cez klasický napájací adaptér. Nasledovalo už len testovanie a ASUS ROG Zephyrus bol opäť plne funkčný.
